Universeller Thermostat Eberle ETC-60. Regelbereich 0-60 Grad. Im Set mit Temperatursensor F 892 002 mit einer Länge von 4m

Universal-Temperaturregler Eberle UTR-60 – Regelbereich 0–60°C

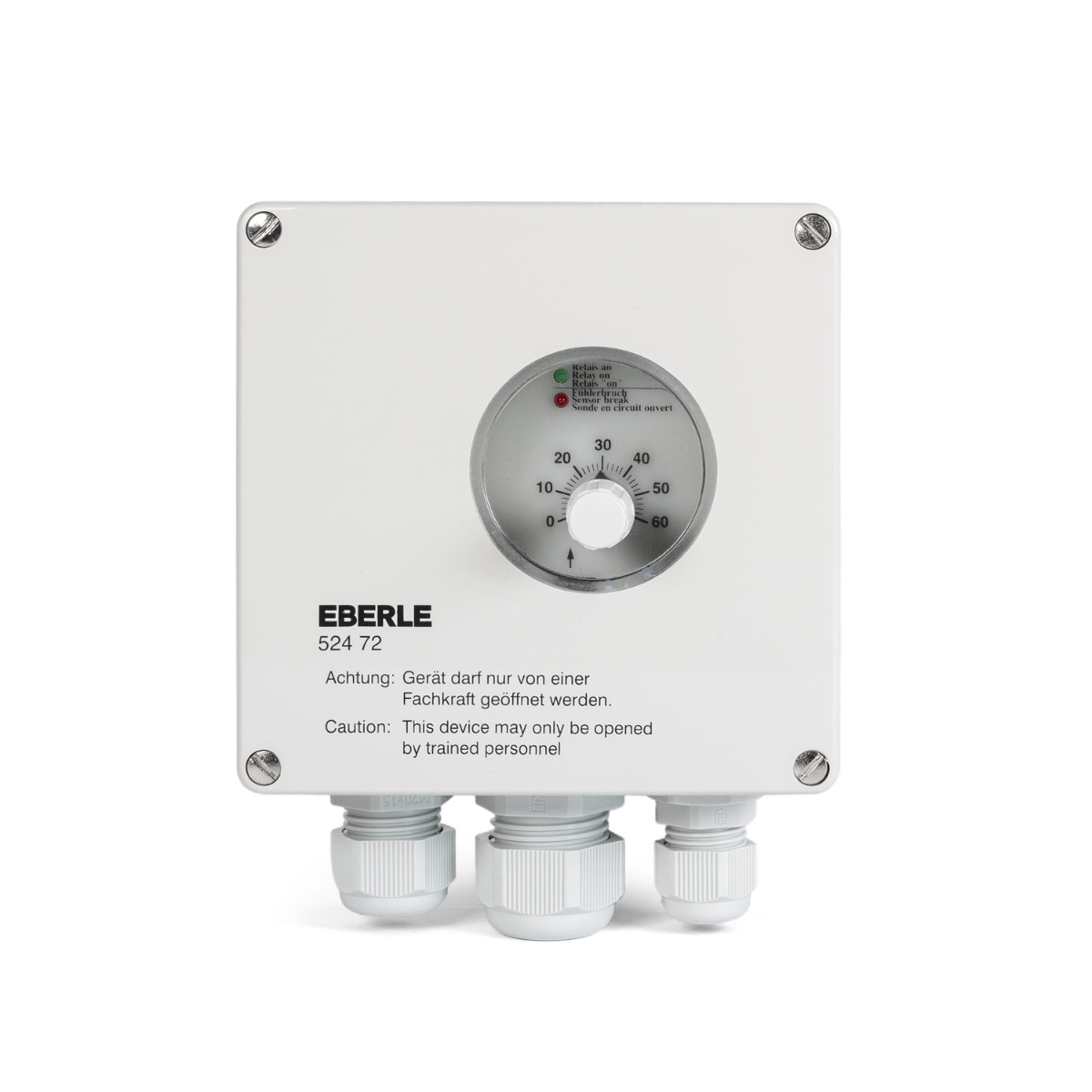

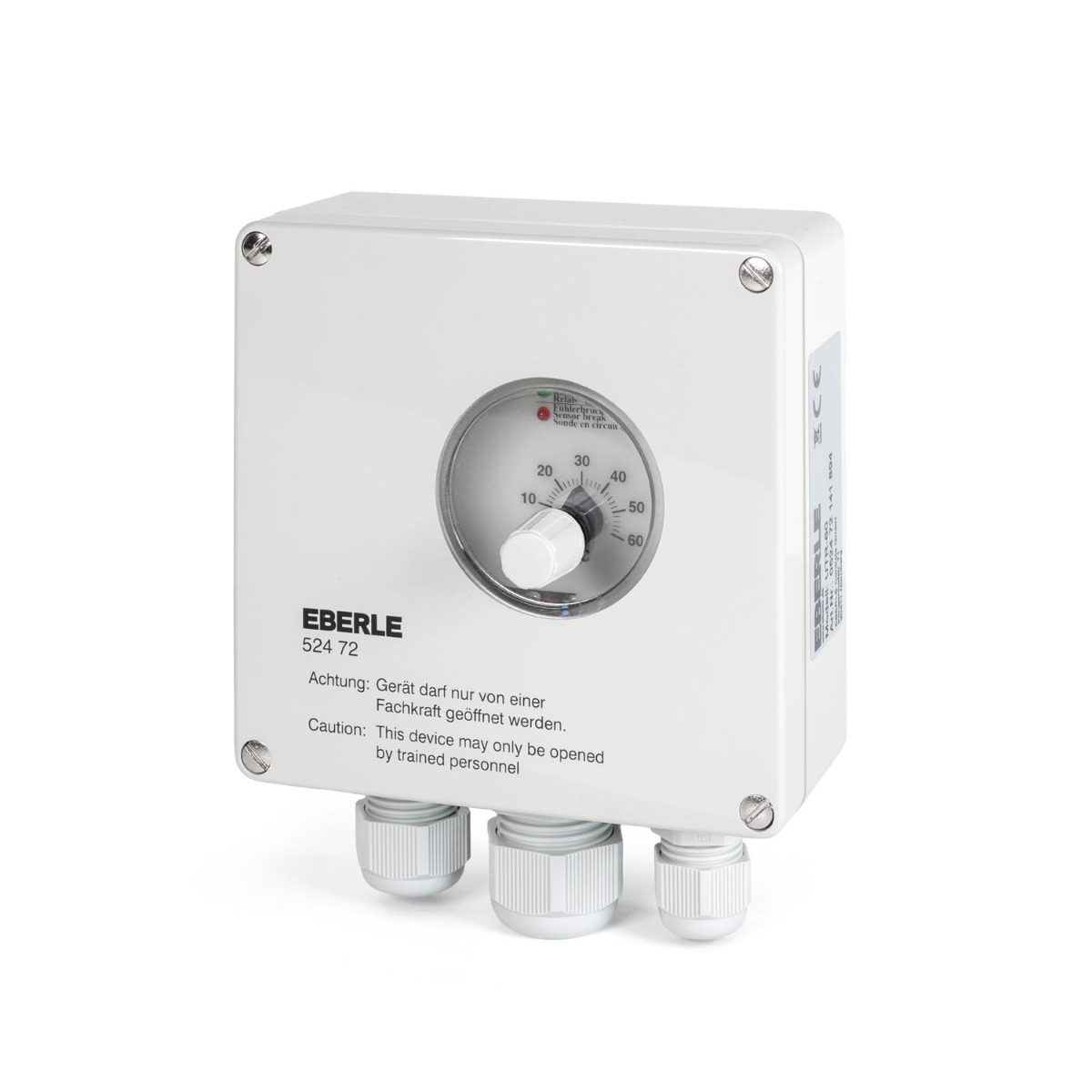

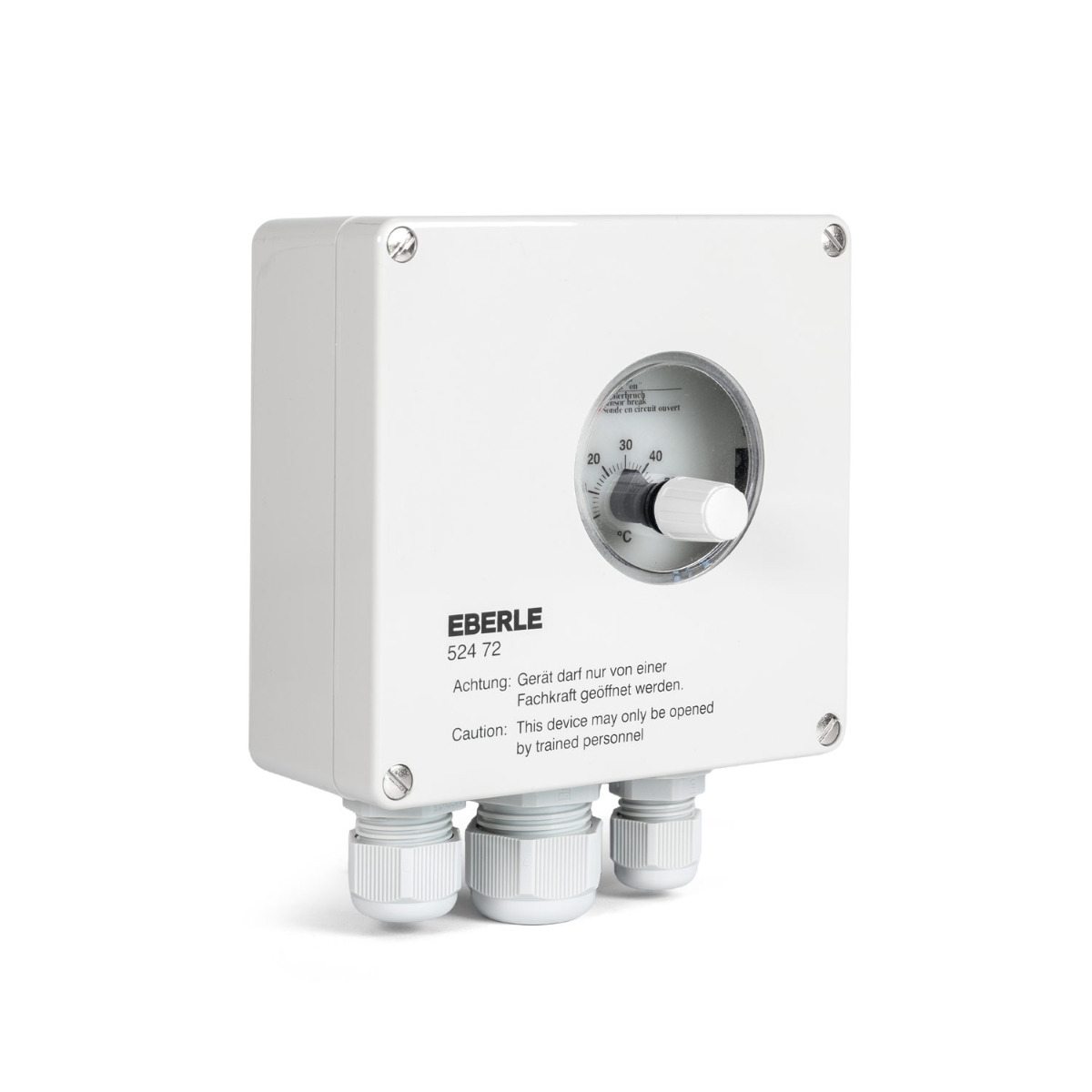

Der Eberle UTR-60 (Typ UTR-524 72) ist ein elektronischer Temperaturregler im Aufputzgehäuse mit Schutzart IP65 für universelle Heiz- und Kühlanwendungen. Er eignet sich u. a. zur Regelung von Fußbodendirekt- und Fußbodenspeicherheizungen, Freiflächenheizungen, der Wassertemperatur in Schwimmbädern sowie für die Klimatechnik.

Der Sollwert wird über einen Drehknopf im Bereich von 0–60°C eingestellt, die Temperatur wird von einem externen PTC-Fühler (KTY 83-110) erfasst. Der Regler arbeitet als Zweipunktregler und kann – je nach verwendeter Relaisklemme – zum Heizen oder Kühlen eingesetzt werden. Die Schaltdifferenz (Hysterese) lässt sich unter dem Deckel im Bereich von ±0,5…±5 K einstellen.

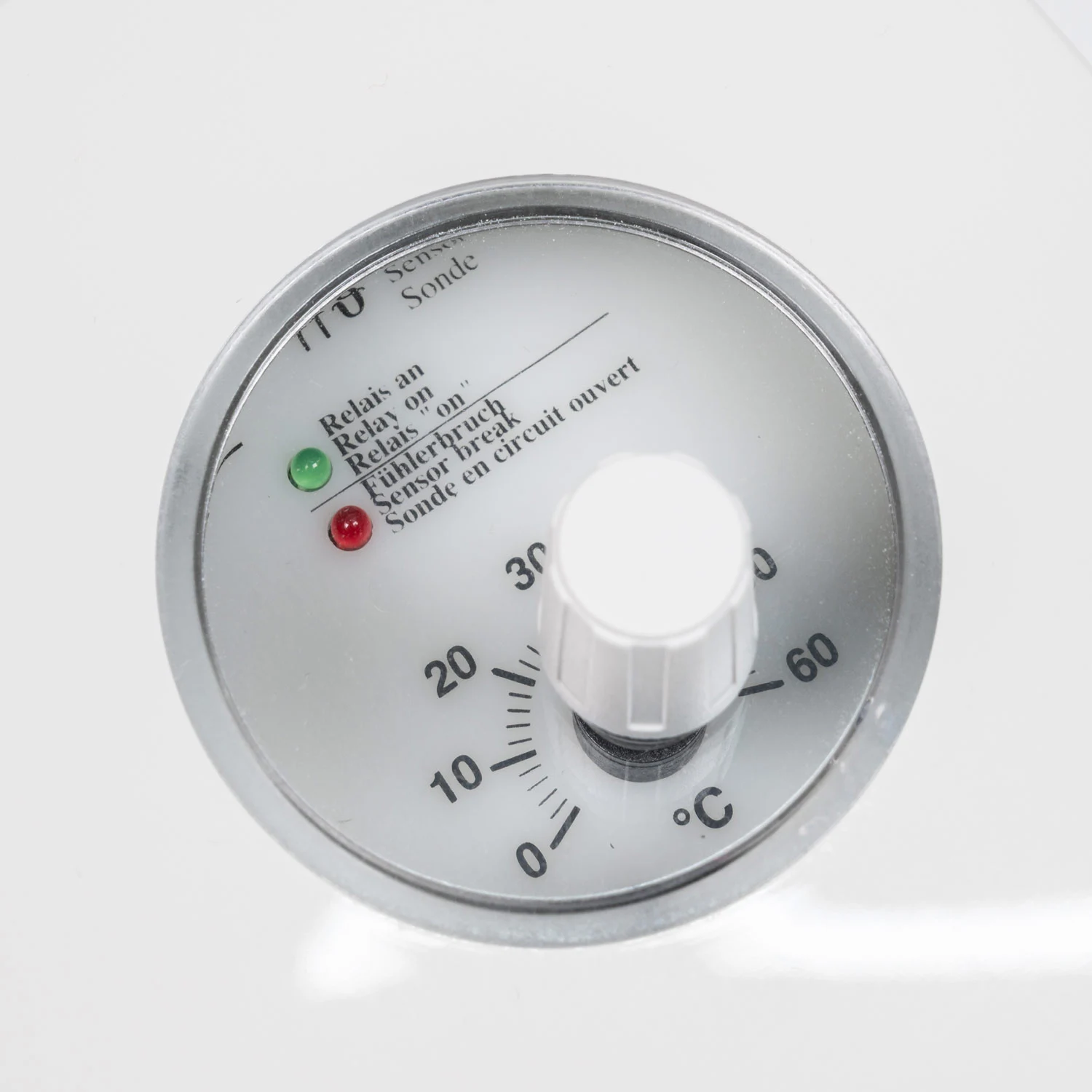

Eine grüne Signalleuchte zeigt an, dass das Relais angezogen ist, eine rote meldet einen Fühlerbruch. Bei Fühlerbruch oder Fühlerkurzschluss bleibt der Regler eingeschaltet, bis der Fehler beseitigt ist. Über eine externe Schaltuhr (potentialfreier Kontakt) kann die Temperatur automatisch um ca. 5 K abgesenkt werden, z. B. nachts. Der Einstellknopf kann unter den Gehäusedeckel verlegt werden, um die Einstellung vor unbeabsichtigter Veränderung zu schützen.

Wichtigste Merkmale

• universell einsetzbar: Heizen oder Kühlen
• Regelbereich 0–60°C
• externer PTC-Temperaturfühler (KTY 83-110)
• Relais mit einem potentialfreien Wechselkontakt – 16 A
• einstellbare Hysterese ±0,5…±5 K
• Temperaturabsenkung um ca. 5 K über externe Schaltuhr
• LED-Anzeige: Relais ein (grün) und Fühlerbruch (rot)
• Einstellknopf unter den Deckel verlegbar
• Fühlerleitung verlängerbar bis 100 m (1,5 mm²)
• Aufputzgehäuse IP65, Schutzklasse II

Technische Daten

• Betriebsspannung: 230 V AC (207–244 V), 48–62 Hz
• Leistungsaufnahme: ≤ 4 VA
• Regelbereich: 0–60°C
• Regelverfahren: Zweipunkt (EIN/AUS)
• Schaltkontakt: Relais, 1 Wechsler, potentialfrei
• Schaltstrom (250 V AC): 16 A bei cos φ = 1, 4 A bei cos φ = 0,6
• Hysterese: ±0,5…±5 K
• Temperaturabsenkung: ca. 5 K (fest)
• Fühlertyp: PTC (KTY 83-110)
• Lagertemperatur: –40…70°C
• Schutzart: IP65
• Schutzklasse: II

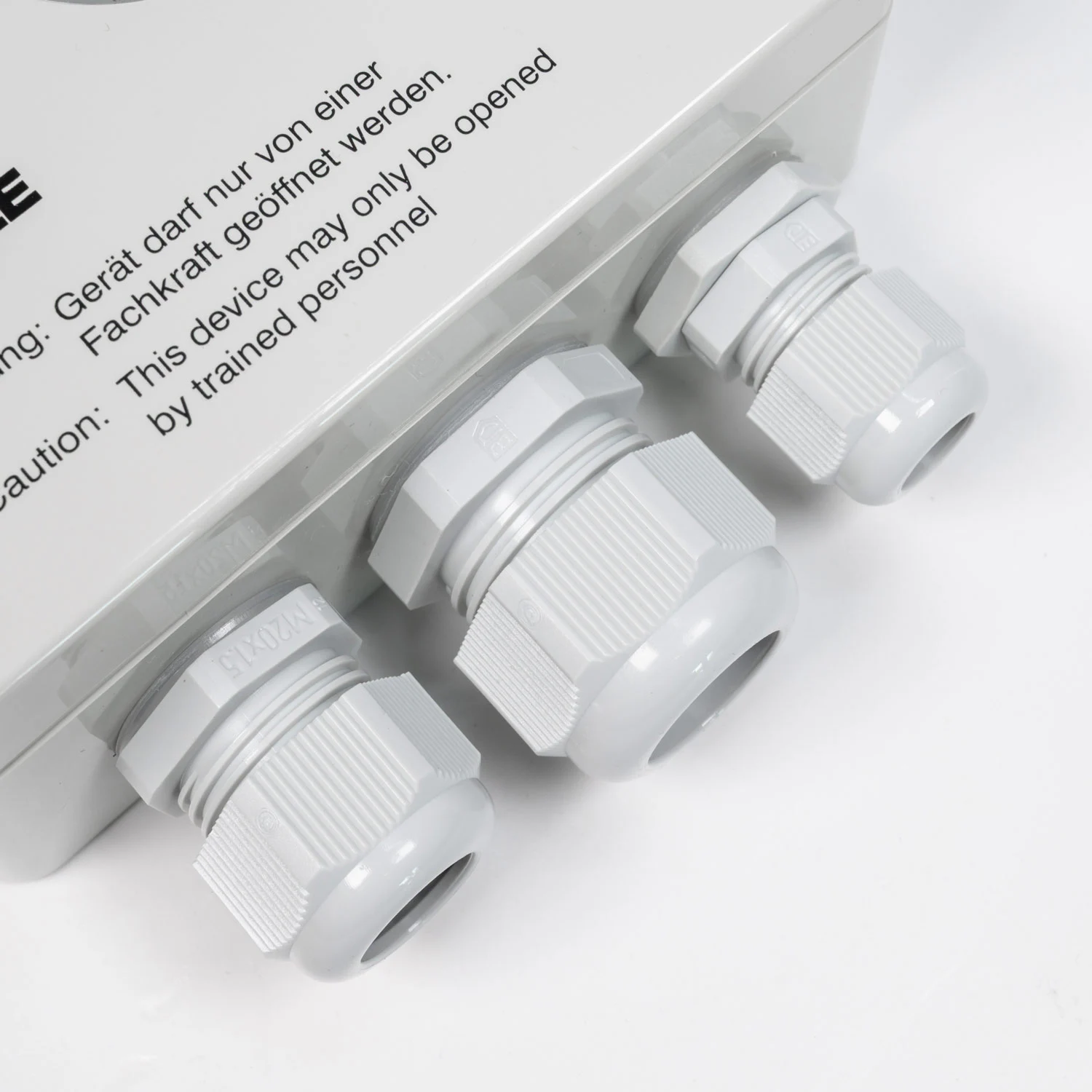

• Kabeleinführung: 2 × M16, 1 × PG16
• Gewicht: ca. 440 g

Montage und Anschluss dürfen nur durch eine Elektrofachkraft im spannungsfreien Zustand erfolgen.
